| 名 称 | F-1型 |
|---|---|
| サイズ | 40A～600A |
| 製品説明 | タイヨージョイントF-1型はフリー型のドレッサータイプの鋳物製の製品です。 パイプの伸縮を吸収する伸縮継手として使用されています。 |
| 使用圧力 | 1.0MPa |
| 材質(標準) | ①フランジ…FCD450-10 ②ゴムリング…SBR,NBR ③ソケット…FCD450-10 ④ストップボルト…SUS304 ⑤ワッシャー…SUS304 ⑥パッキン…NBR ⑦ボルト,ナット…SS400,SUS304 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング |
| 用 途 | ・場内配管(浄水場，下水処理場) ・水管橋，添架管 ・農業用水 ・プラント配管 ・造船（海水配管〈バラスト〉,燃料配管,消火配管） ・その他 |
※施工方法についてはカタログをご覧ください。
 |
 |
| 名 称 | F-2型 |
|---|---|
| サイズ | 40A～1500A |
| 製品説明 | タイヨージョイントF-2型はフリー型のドレッサータイプの製缶物の製品です。製缶品と成りますので、多種多様な要望にお応え出来ます。〔異種管の接続、特殊材質（鋼製に限る）等〕 パイプの伸縮を吸収する伸縮継手として使用されています。 |
| 使用圧力 | 0.5MPa～1MPa |
| 材質(標準) | ①フランジ…SS400,SUS304,SUS316 ②ゴムリング…SBR,NBR ③ソケット…SS400,STKM13A,SUS304,SUS316 ④ストップボルト…SUS304,SUS316 ⑤ワッシャー…SUS304,SUS316 ⑥パッキン…NBR ⑦ボルト,ナット…SS400,SUS304,SUS316 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング ・その他の塗装仕様はご照会下さい。 |
| 用 途 | ・場内配管（浄水場，下水処理場） ・水管橋，添架管 ・農業用水 ・プラント配管 ・造船（海水配管〈バラスト〉,燃料配管,消火配管） ・その他 |
※ソケットは上記標準品以外に自由に設定、製作致します。ご照会下さい。
※施工方法についてはカタログをご覧ください。
 |
 |
| 名 称 | F-3型 |
|---|---|
| サイズ | 40A～600A |
| 製品説明 | タイヨージョイントF-3型はフリー型のドレッサータイプでフランジは鋳物製、 ソケットは製缶物の製品です。ロングソケットがご希望の場合こちらになります。（ただしソケットが400Ｌを超える場合は、Ｆ－２特殊型の４枚フランジに成ります） パイプの伸縮を吸収する伸縮継手として使用されています。 |
| 使用圧力 | 1.0MPa |

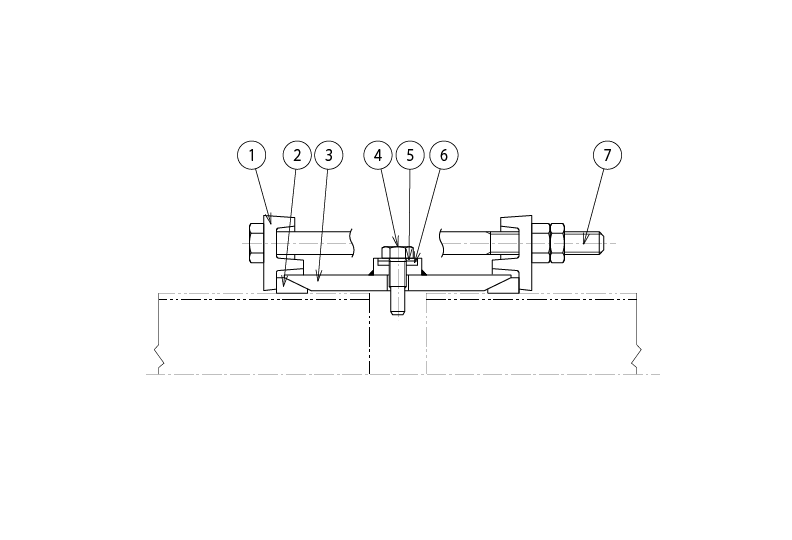

| 材質(標準) | ①フランジ…FCD450-10 ②ゴムリング…SBR,NBR ③ソケット…SS400,STKM13A ④ストップボルト…SUS304 ⑤ワッシャー…SUS304 ⑥パッキン…NBR ⑦ボルト,ナット…SS400 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング |
| 用 途 | ・造船（海水配管〈バラスト〉,燃料配管,消火配管） ・水管橋,添架管 ・その他 |
※施工方法についてはカタログをご覧ください。
