| 名 称 | CIS型（鋳鉄管用） |
|---|---|
| サイズ | 50A～600A |
| 製品説明 | タイヨージョイントCIS型はショルダー形式の鋳鉄管用の製品です。 |
| 使用圧力 | 50A~300A：2.0MPa 350A~600A：1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③CIS型カラーリング（エンドリング）…STK400, STKM13A（SS400） ④ボルト，ナット…SS400 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・エポキシコーティング |
| 用 途 | ・プラント配管 ・量水器廻り（50A～200A） ・その他 |
 |
 |
| 名 称 | F-1型 |
|---|---|
| サイズ | 40A～600A |
| 製品説明 | タイヨージョイントF-1型はフリー型のドレッサータイプの鋳物製の製品です。 パイプの伸縮を吸収する伸縮継手として使用されています。 |
| 使用圧力 | 1.0MPa |
| 材質(標準) | ①フランジ…FCD450-10 ②ゴムリング…SBR,NBR ③ソケット…FCD450-10 ④ストップボルト…SUS304 ⑤ワッシャー…SUS304 ⑥パッキン…NBR ⑦ボルト,ナット…SS400,SUS304 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング |
| 用 途 | ・場内配管(浄水場，下水処理場) ・水管橋，添架管 ・農業用水 ・プラント配管 ・造船（海水配管〈バラスト〉,燃料配管,消火配管） ・その他 |
※施工方法についてはカタログをご覧ください。
 |
 |
| 名 称 | F-2型 |
|---|---|
| サイズ | 40A～1500A |
| 製品説明 | タイヨージョイントF-2型はフリー型のドレッサータイプの製缶物の製品です。製缶品と成りますので、多種多様な要望にお応え出来ます。〔異種管の接続、特殊材質（鋼製に限る）等〕 パイプの伸縮を吸収する伸縮継手として使用されています。 |
| 使用圧力 | 0.5MPa～1MPa |
| 材質(標準) | ①フランジ…SS400,SUS304,SUS316 ②ゴムリング…SBR,NBR ③ソケット…SS400,STKM13A,SUS304,SUS316 ④ストップボルト…SUS304,SUS316 ⑤ワッシャー…SUS304,SUS316 ⑥パッキン…NBR ⑦ボルト,ナット…SS400,SUS304,SUS316 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング ・その他の塗装仕様はご照会下さい。 |
| 用 途 | ・場内配管（浄水場，下水処理場） ・水管橋，添架管 ・農業用水 ・プラント配管 ・造船（海水配管〈バラスト〉,燃料配管,消火配管） ・その他 |
※ソケットは上記標準品以外に自由に設定、製作致します。ご照会下さい。
※施工方法についてはカタログをご覧ください。
 |
 |
| 名 称 | F-A型 |
|---|---|
| サイズ | 40A～800A |
| 製品説明 | タイヨージョイントF-A型はフリー型のドレッサータイプの片側差込用の製品です。 寸法メンテナンス用,パッキン取り替え用の伸縮管として使用されています。 |
| 使用圧力 | 1.0MPa |
| 材質(標準) | ①JISフランジ…SS400,SUS304,SUS316 ②ソケット…SS400,SUS304,SUS316 ③ゴムリング…SBR,NBR ④ボルト,ナット…SS400,SUS304,SUS316 ⑤FAフランジ1…SS400,SUS304,SUS316 ⑥FAフランジ2…SS400,SUS304,SUS316 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング |
| 用 途 | ・場内配管（浄水場〈バルブ接続〉，下水処理場〈バルブ接続〉） ・プラント配管 ・その他 |
※800A以上も制作可能です。ご照会下さい。
※施工方法についてはカタログをご覧ください。
 |
 |
| 名 称 | EXR-1型（接続形式：リング・ベベル・フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・水管橋，添架管 ・プラント配管 ・その他 |
 |
 |
| 名 称 | EXR-2型（接続形式：リング・ベベル・フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。EXR-2型は2つの継ぎ手により、偏心を取ることが可能です。伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400,SUS304 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・水管橋，添架管 ・場内配管（浄水場） ・プラント配管 ・その他 |
 |
|
| 名 称 | EXR-FA型（接続形式：フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。 バルブ,ポンプ等のメンテナンス用の伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・場内配管（浄水場） ・その他 |
 |
 |
| 名 称 | EXR-W型（接続形式：フランジ） |
|---|---|
| サイズ | 50A～200A（鋳物製） 40A～1350A（製缶品） |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。EXR-W型はスリーブとボディーが鋳物製の製品です。製缶品でも製作が可能です。バルブ,ポンプ等のメンテナンス用伸縮継手として使用されています。 |
| 使用圧力 | 0.5MPa~1.0MPa |
| 材質(標準) | ①フランジ(上水形)…FCD450-10,SS400 ②ハウジング…FCD450-10 ③ゴムリング…SBR ④ボルト,ナット…SS400,SUS304 ⑤ボディー…FCD450-10,SS400 ⑥スリーブ…FCD450-10,SS400 ※⑦鉄線リング…SWRM,SS400（製缶品） |
| 用 途 | ・場内配管（浄水場） ・量水器 ・その他 |
 |
 |

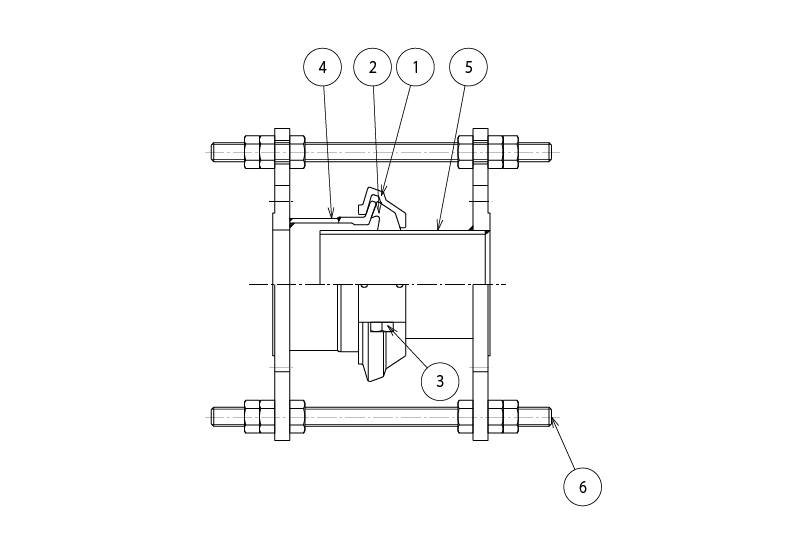

| 名 称 | EXR-N1型（接続形式：ベベル・フランジ・リング） |
|---|---|
| サイズ | 50A～300A |
| 製品説明 | タイヨージョイントEXR-N1型は大きい撓角と伸縮量が得られる、オールステンレス製の二重管方式の伸縮可撓継手です。伸縮可撓管として使用されています。 |
| 使用圧力 | 2.0MPa |
| 材質(標準) | ①ハウジング…SCS13,SCS14 ②ゴムリング…SBR ③ボルト,ナット…SUS304,SUS316 ④ボディー…SUS304,SUS316 ⑤スリーブ…SUS304,SUS316 ⑥タイロットボルト…SUS304,SUS316 |
| 用 途 | ・場内配管(浄水場) ・水管橋 ・その他 |
 |
 |

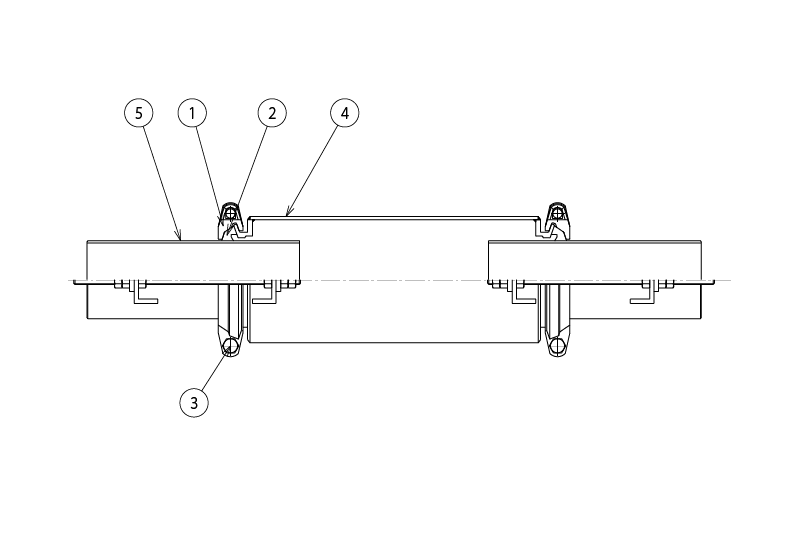

| 名 称 | EXR-N2型（接続形式：ベベル・フランジ・リング） |
|---|---|
| サイズ | 50A～300A |
| 製品説明 | タイヨージョイントEXR-N2型はオールステンレスの偏心可撓伸縮継手です。地震による地盤沈下や振動による配管の破損を防ぐ目的で、偏心,角度,伸縮の三方向への力を吸収する構造になっております。伸縮可撓管として使用されています。 |
| 使用圧力 | 2.0MPa |
| 材質(標準) | ①ハウジング…SCS13,SCS14 ②ゴムリング…SBR ③ボルト,ナット…SUS304,SUS316 ④ボディー…SUS304,SUS316 ⑤スリーブ…SUS304,SUS316 |
| 用 途 | ・水管橋,添架管 ・プラント配管 ・その他 |
