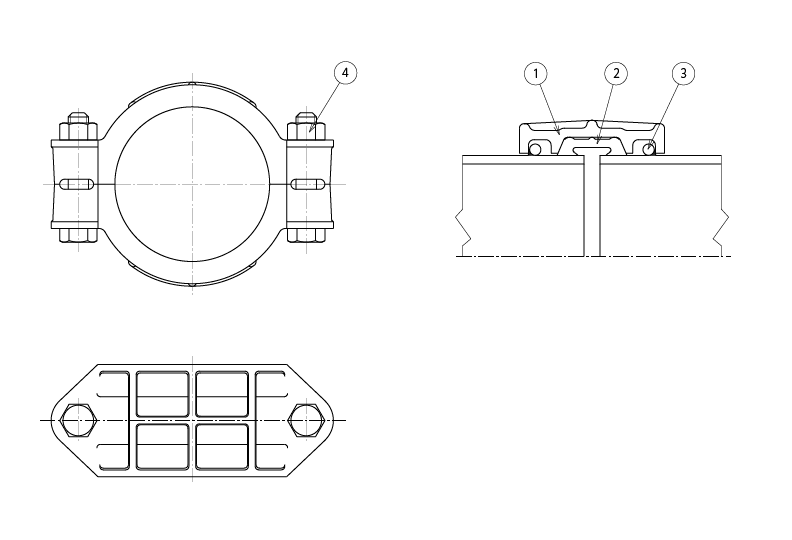

| 名 称 | CDU型 |
|---|---|
| サイズ | 20A～300A |
| 製品説明 | タイヨージョイントCDU型は管端に鉄線リングを溶接し、施工を行うリング形の製品です。 |
| 使用圧力 | 2.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…EPDM,NBR ③鉄線リング…SWRM,SUS304 ④ボルト，ナット…SS400,SUS304 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング ・エポキシコーティング |
| 用 途 | ・建築設備（空調・衛生配管） ・冷却塔配管 ・トンネル防災配管 ・プラント配管 ・橋梁排水 ・その他 |
 |
 |

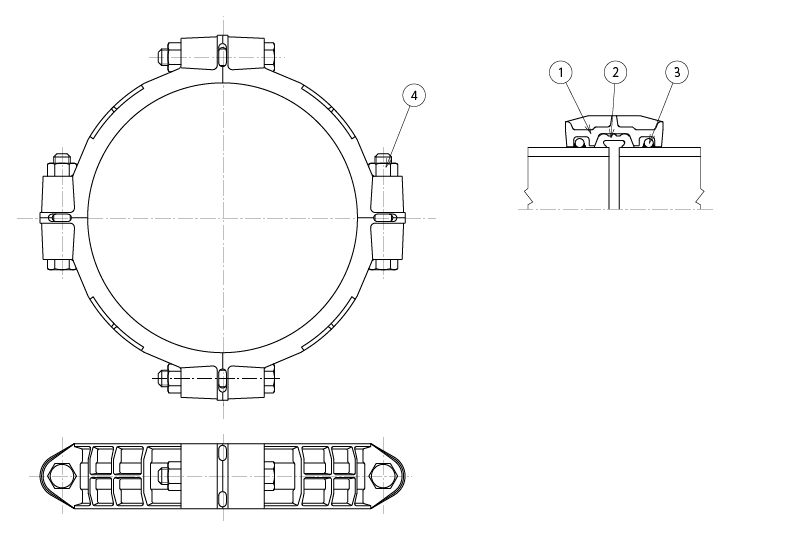

| 名 称 | CWDU型（大口径タイプ） |
|---|---|
| サイズ | 350A～1200A |
| 製品説明 | タイヨージョイントCWDU型は管端に鉄線リングを溶接し、施工を行うリングタイプの製品です。 |
| 使用圧力 | 350A～900A：1.0MPa 1000A～1200A：0.5MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…EPDM,NBR ③鉄線リング…SWRM,SS400 ④ボルト，ナット…SS400,SUS304 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ ・ナイロンコーティング |
| 用 途 | ・建築設備（衛生配管） ・プラント配管 ・橋梁排水 ・その他 |
 |
 |

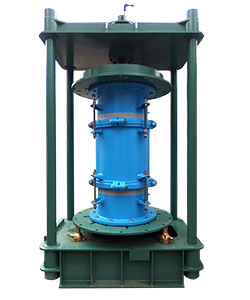

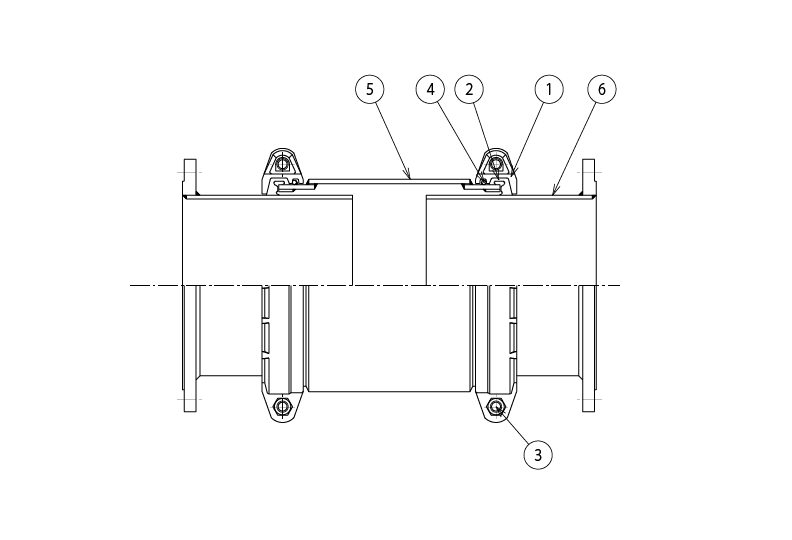

| 名 称 | EXR-2型（接続形式：リング・ベベル・フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。EXR-2型は2つの継ぎ手により、偏心を取ることが可能です。伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400,SUS304 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・水管橋，添架管 ・場内配管（浄水場） ・プラント配管 ・その他 |
