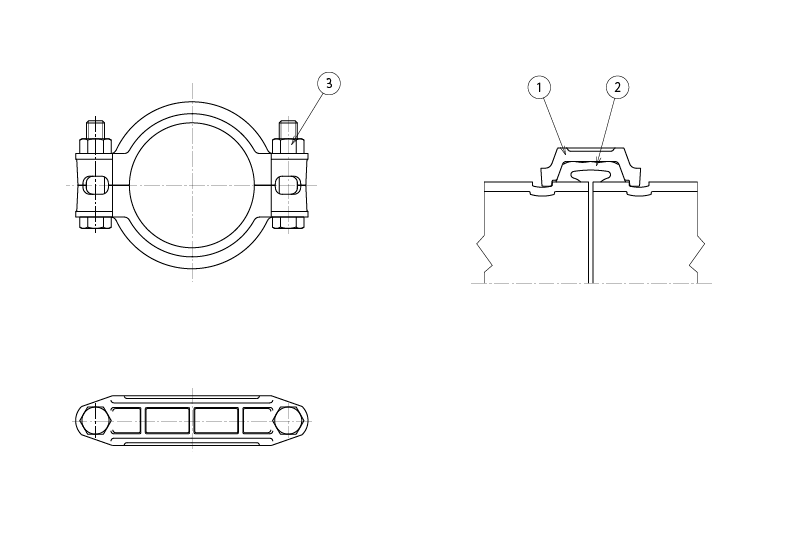

| 名 称 | GDU型 |
|---|---|
| サイズ | 20A～150A |
| 製品説明 | タイヨージョイントGDU型は管端に溝入れ加工を行い、施工を行うグルーブ形の製品です。 |
| 使用圧力 | 2.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…EPDM,耐塩素EPDM ③ボルト，ナット…SS400,SUS304 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・エポキシコーティング ・ナイロンコーティング |
| 用途 | ・建築設備（空調・衛生配管） ・プラント配管 ・その他 |
石炭焚ボイラ向
タイヨージョイント S型
 |
 |
| 名 称 | S型 |
|---|---|
| サイズ | 40A～300A |
| 製品説明 | タイヨージョイントS型は管端にS型カラーリング（もしくはエンドリング）を溶接し、施工を行うショルダー形の標準品です。 |
| 使用圧力 | 2.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング（エンドリング）…STK400, STKM13A (SS400) ④ボルト，ナット…SS400 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ |
| 用 途 | ・トンネル・シールド配管 ・トンネル防災配管 ・プラント配管 ・場内配管（下水処理場） ・その他 |
タイヨージョイント SW型
 |
 |
| 名 称 | SW型（大口径タイプ） |
|---|---|
| サイズ | 350A～900A |
| 製品説明 | タイヨージョイントSW型は管端にS型カラーリング（もしくはエンドリング）を溶接し、施工を行うショルダー形の製品です。 |
| 使用圧力 | 1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング（エンドリング）…STK400, STKM13A（SS400） ④ボルト，ナット…SS400 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ |
| 用 途 | ・トンネル・シールド配管 ・プラント配管 ・その他 |
※900A以上も製作致します。ご照会下さい
タイヨージョイント CIS型
 |
 |
| 名 称 | CIS型（鋳鉄管用） |
|---|---|
| サイズ | 50A～600A |
| 製品説明 | タイヨージョイントCIS型はショルダー形式の鋳鉄管用の製品です。 |
| 使用圧力 | 50A~300A：2.0MPa 350A~600A：1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③CIS型カラーリング（エンドリング）…STK400, STKM13A（SS400） ④ボルト，ナット…SS400 |
| 防食処理 | ・フタル酸樹脂エナメル塗装 ・エポキシコーティング |
| 用 途 | ・プラント配管 ・量水器廻り（50A～200A） ・その他 |

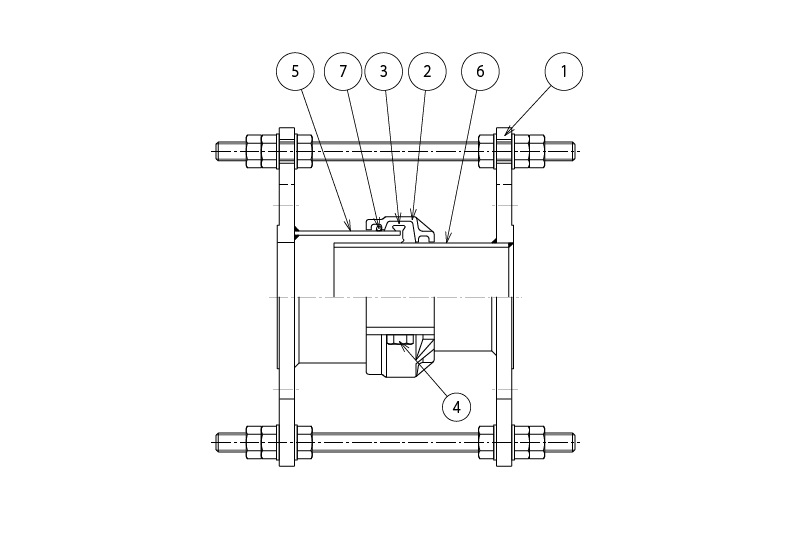

タイヨージョイント EXR-1型
 |
 |
| 名 称 | EXR-1型（接続形式：リング・ベベル・フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・水管橋，添架管 ・プラント配管 ・その他 |
※1350A以上も製作可能です。又、塗装及びフランジの仕様は各種御座います。ご照会下さい。
※標準面間寸法は製品カタログをご覧ください。又、標準面間寸法以外も製作可能です。ご照会下さい。
タイヨージョイント EXR-2型
 |
 |
| 名 称 | EXR-2型（接続形式：リング・ベベル・フランジ） |
|---|---|
| サイズ | 40A～1350A |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。EXR-2型は2つの継ぎ手により、偏心を取ることが可能です。伸縮可撓管として使用されています。 |
| 使用圧力 | 0.5～1.0MPa |
| 材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③ボルト,ナット…SS400,SUS304 ④鉄線リング…SWRM,SS400 ⑤ボディー…SS400 ⑥スリーブ…SS400 |
| 用 途 | ・水管橋，添架管 ・場内配管（浄水場） ・プラント配管 ・その他 |
※1350A以上も製作可能です。又、塗装及びフランジの仕様は各種御座います。ご照会下さい。
※標準面間寸法は製品カタログをご覧ください。又、標準面間寸法以外も製作可能です。ご照会下さい。
