| 名 称 | EXR-W型（接続形式：フランジ） |
|---|---|
| サイズ | 50A～200A（鋳物製） 40A～1350A（製缶品） |
| 製品説明 | タイヨージョイントEXR型は大きい撓角と伸縮量が得られる、二重管方式の伸縮可撓継手です。EXR-W型はスリーブとボディーが鋳物製の製品です。製缶品でも製作が可能です。バルブ,ポンプ等のメンテナンス用伸縮継手として使用されています。 |
| 使用圧力 | 0.5MPa~1.0MPa |

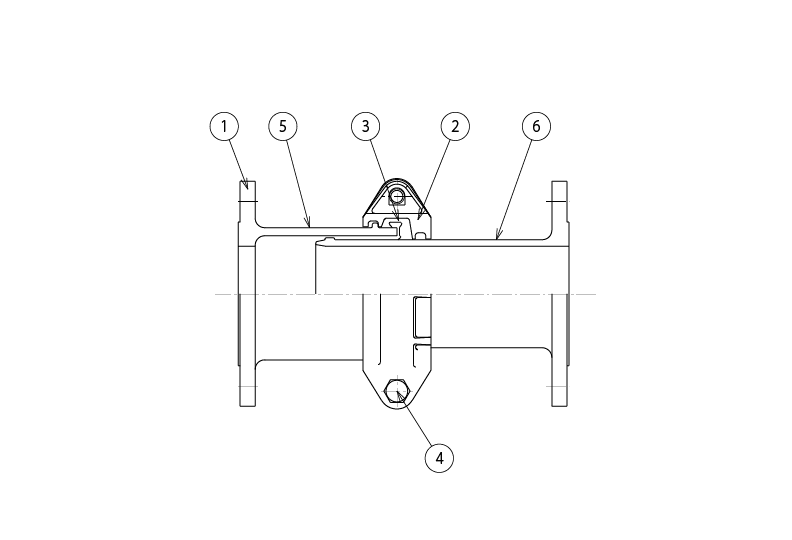

| 材質(標準) | ①フランジ(上水形)…FCD450-10,SS400 ②ハウジング…FCD450-10 ③ゴムリング…SBR ④ボルト,ナット…SS400,SUS304 ⑤ボディー…FCD450-10,SS400 ⑥スリーブ…FCD450-10,SS400 ※⑦鉄線リング…SWRM,SS400（製缶品） |
| 用 途 | ・場内配管（浄水場） ・量水器 ・その他 |
※塗装及びフランジの仕様は各種御座います。ご照会下さい。
※標準面間寸法は製品カタログをご覧ください。
※標準面間寸法以外も製作可能です。ご照会下さい。 (製缶品のみ)
